"O Metropol Parasol é um novo marco para a cidade de Sevilha e uma aventura de engenharia - uma das maiores estruturas de madeira já construídas. Trabalhamos com o arquiteto Jürgen Mayer H para desenvolver seu design premiado.

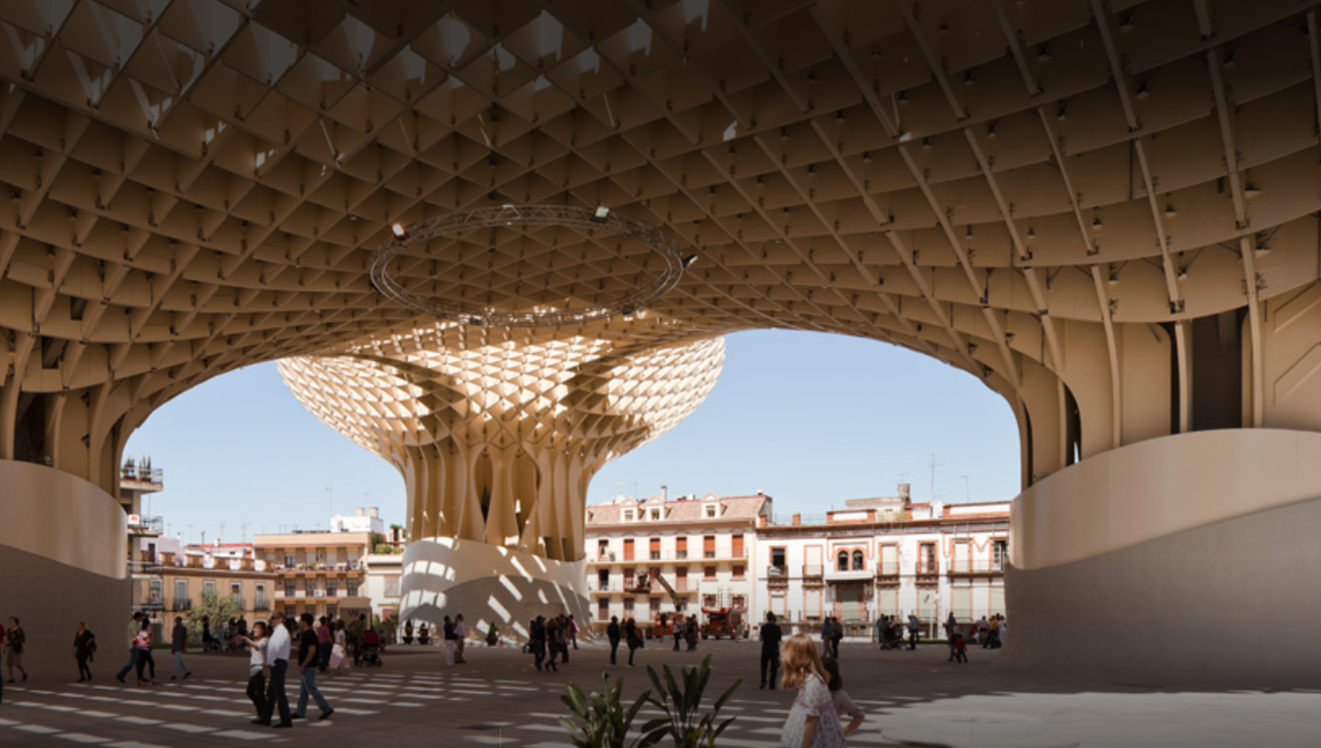

O projeto consiste em seis grandes guarda-sóis de madeira que sombream a Plaza de la Encarnación e protegem um sítio arqueológico. Os guarda-sóis, construídos em treliça de madeira em forma de cogumelo, enquadram a estrutura e criam sombras que se movem continuamente ao longo do dia.




Estrutura de quatro níveis

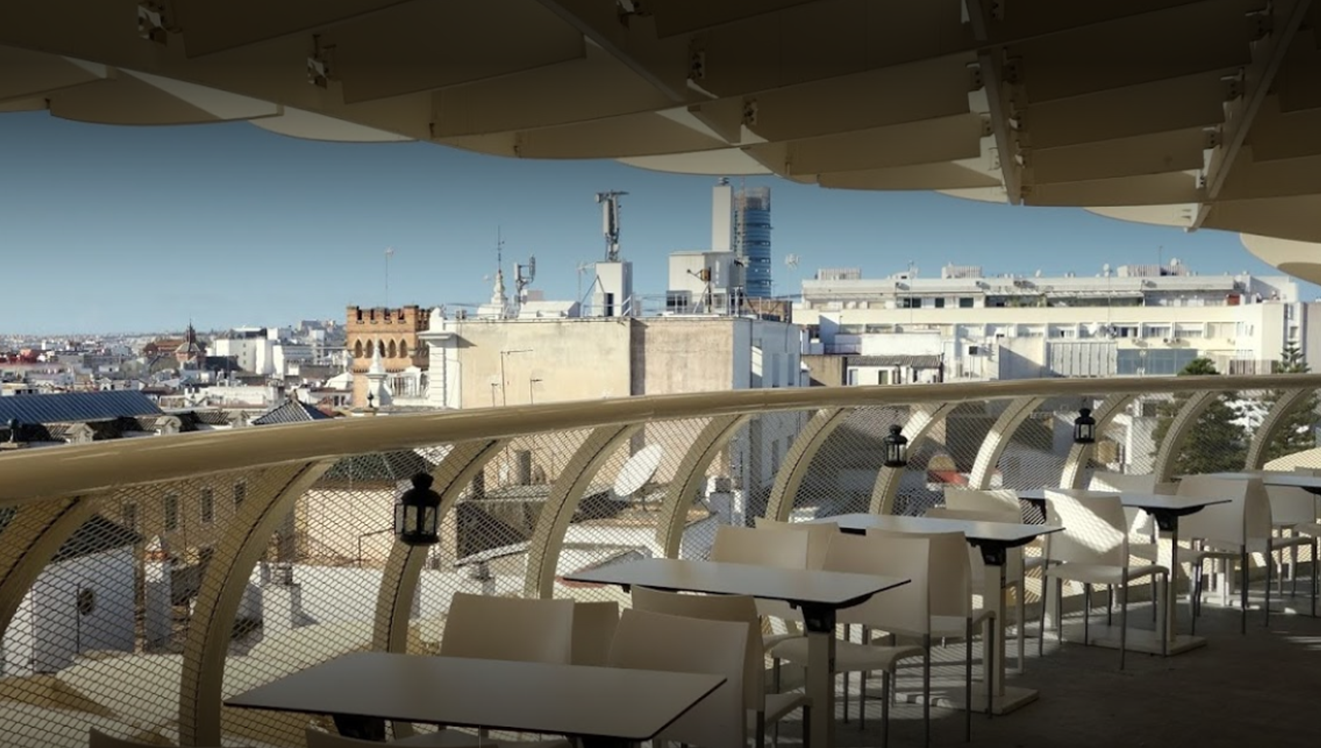

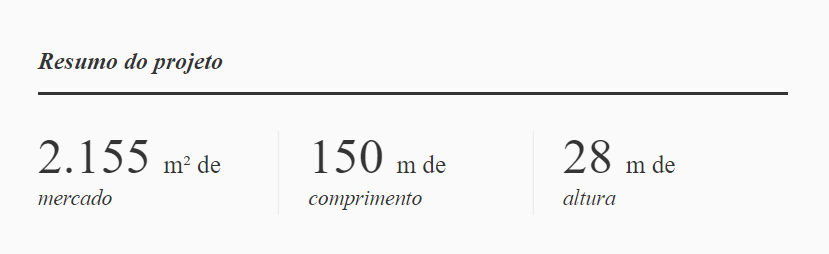

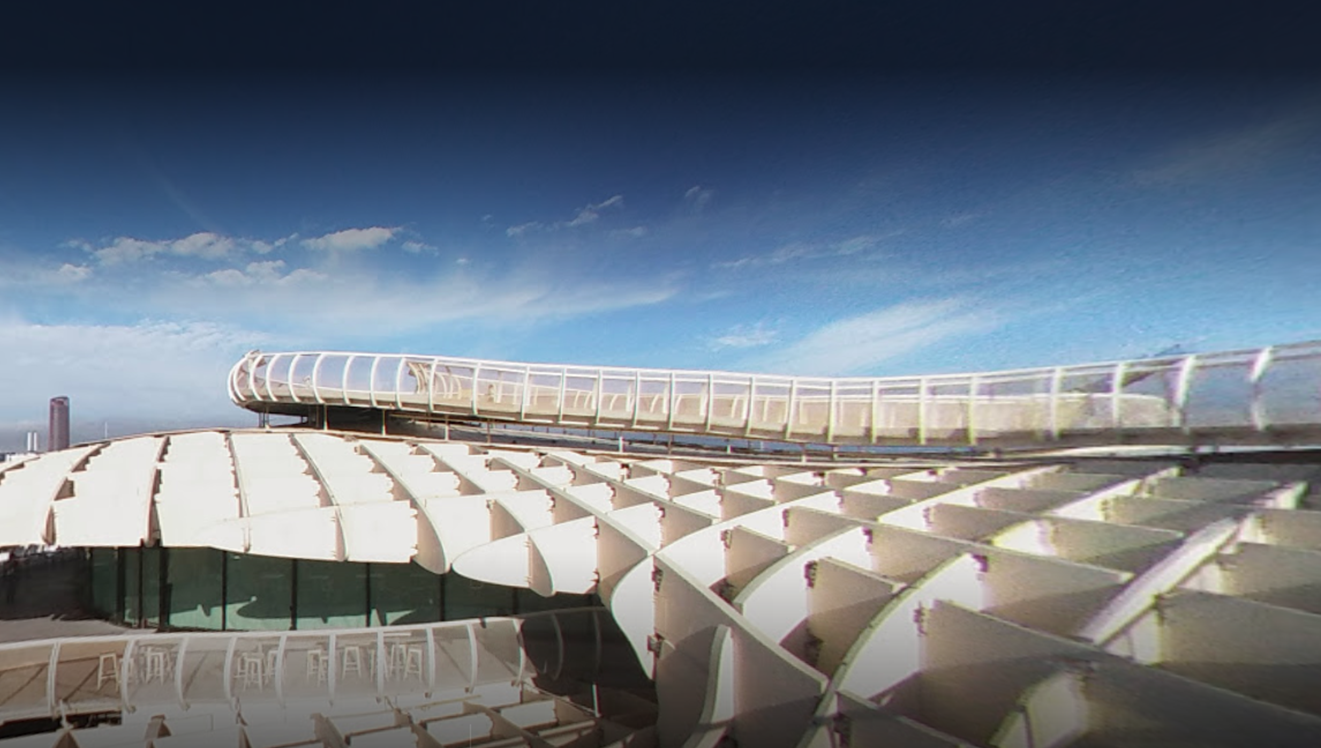

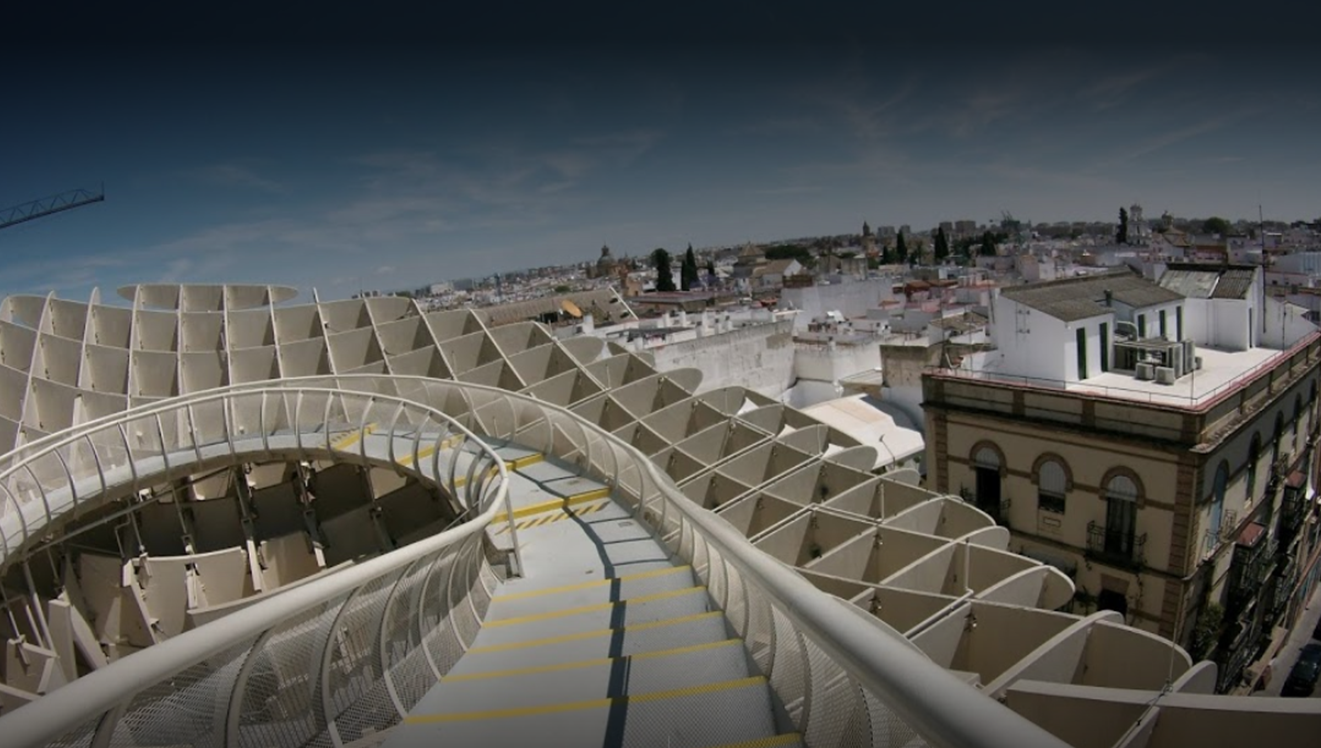

A estrutura tem quatro níveis permeáveis ??entrelaçados: um porão com uma plataforma para ver a arqueologia, um mercado de 2.155m² com uma praça elevada para apresentações e espetáculos, um restaurante e uma varanda pública com vista panorâmica do bairro antigo de Sevilha.

Para criar essa estrutura única, decidimos, após investigações experimentais, usar uma madeira micro laminada chamada Kerto. Consistindo de folheados de 3 mm de espessura colados juntos, oferece resistência ao cisalhamento muito maior do que a madeira maciça. A madeira é protegida dos elementos com um revestimento de poliuretano impermeável.




Nós de conexão

Crucial para o comportamento do Metropol Parasol são os 3000 nós de conexão nas interseções dos elementos de madeira.


Os engenheiros da Arup e da FFM desenvolveram um detalhe de conexão inovador baseado em barras de aço coladas, que ao mesmo tempo são otimizadas para uma montagem rápida no local.




Uma análise térmica revelou que o clima quente do sul da Espanha seria um desafio particular para o detalhe da conexão, os engenheiros tiveram que desenvolver um novo processo de ligação, especificamente para uso neste clima. Quaisquer ajustes detalhados e pré-montagem dos elementos de conexão foram realizados na Alemanha antes dos 3000 elementos serem enviados por caminhão para o sul da Espanha.




Os elementos eram revestidos de poliuretano no local por uma empresa local antes da montagem final."
